概述
螺旋式砂水分離器適用于污水處理廠的沉砂池,是污水中有機砂的分離及提升的一體化設備,可分離出粒徑≥0.2mm的顆粒,有較高的分離效率,設備采用無軸螺旋,無水中軸承,具有重量輕、結構緊湊、運行可靠、安裝方便等特點,是一種合適的砂水分離設備。
螺旋式主要機構及工作原理
螺旋砂水分離器由驅動裝置、螺旋體、水箱、U形槽、襯條等部件組成。砂水分離機本體由砂水分離槽和螺旋輸砂槽組成。水槽的大分離流量和螺旋輸砂能力分離槽內停留時間>2min,并具有足夠的余量。
1.1 主要結構:
⑴、驅動裝置裝采用軸裝式減速機與螺旋軸直聯。在輸砂槽頂部裝有支承軸承,螺旋軸軸承有可靠的密封和良好的潤滑條件,該軸承裝置能防水、防塵,并便于潤滑和維修。螺旋體的驅動裝置采用品牌的齒輪減速電機,服務系數不小于1.6。齒輪為合金鋼,滲碳處理,齒面硬度不低于HRC58~62。電機應適用于戶外使用,防護等級IP65,電壓等級為三相、380v、50Hz,F(xiàn)級絕緣,電機的額定功率應高于實耗功率10%以上。
⑵、螺旋軸螺旋直徑為Φ280mm,采用無軸螺旋,能保證物料輸送流暢無堵塞。
⑶、螺旋輸砂槽為U型斷面,螺旋槽直徑為320mm,安裝角度約25°,除進料口敞開外,其余部分均為加平蓋密封結構,為可拆方式,上端設出料口,高出地面約1.75m。螺旋輸送槽出料口高于分離器槽頂300mm以上。
⑷、螺旋輸砂槽與水箱為整體結構,有足夠的強度和剛度,無滲漏。整體結構由型鋼支撐固定在混凝土基礎上。
1.2 工作原理:
來自沉砂池的砂水混合物進入砂水分離槽中,進行砂水分離,水溢出池外,砂沉到槽底。轉動的螺旋軸將砂沿25°螺旋槽輸送到頂部出料口,砂在輸送過程中進一步分離,從而保證出料口的砂含水率不大于60%。
主要零件材料
1、槽本體(包括密封蓋)材料為不銹鋼304。
2、螺旋體材料為耐磨耐蝕特種鋼。
3、螺栓等緊固件材料為不銹鋼316。

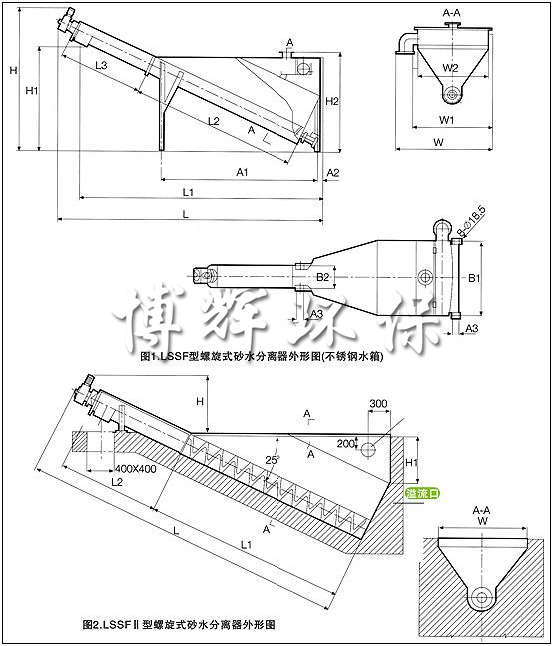

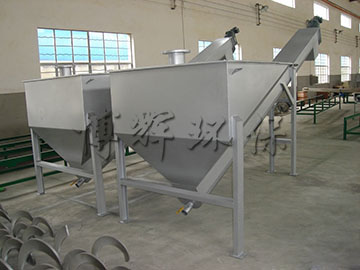

螺旋式砂水分離器構造及工作過程
(1)螺旋式砂水分離器由無軸螺旋、襯條、U 型槽、水箱、導流板、出水堰和驅動裝置組成。
(2)砂水混合物從分離器一端頂部輸入水箱,混合液中重度較大的,如砂粒等將沉積于槽型底部,在螺旋推動下,砂粒沿斜置的槽底提出升,離開液面后繼續推移一段距離,在砂粒充分脫水后經排砂口卸至盛砂桶,而與砂水分離后的水從溢流口排出并送往廠內進水池。
螺旋式砂水分離器特點及用途
(1)分離效率可達96%~98%,可分離出粒徑≥0.2mm 的顆粒;
(2)采用無軸螺旋,無水中軸承,維護方便;
(3)結構緊湊,重量輕;
(4)襯條為快裝式,便于換;
(5)螺旋軸向位置可調,便于調整其尾部和箱壁的安全間隙;
(6)用于污水處理廠沉砂池,將沉淀池排出的砂水混合液進行砂水分離。
螺旋式砂水分離器技術參數
